Produkty

MPPT solární regulátor série AN

Série Tracer AN se vyznačuje vysokým nabíjecím výkonem 50-100A, takže se uplatní u větších ostrovních a hybridních systémů.

Technologie

Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.

Maximální výkon solárních panelů ve Wp

Maximální nabíjecí výkon do baterie 50A – 100A dle modelu, což odpovídá výkonu panelu až 1250 Wp pokud máte 12V baterii, 2500 Wp pokud máte 24V baterii, nebo 5000 Wp pokud máte 48V baterii (platí pro 100A verzi). V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

Maximální vstupní napětí solárních panelů

Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150V nebo 200V dle modelu – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃.

Monitoring a nastavení

Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry.

Nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

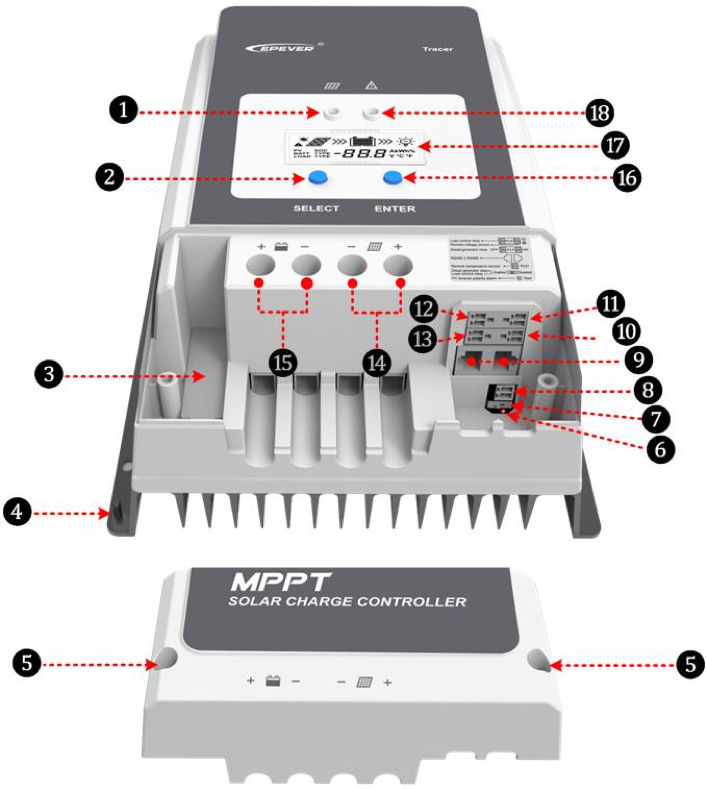

MPPT solární regulátor série AN
  1. LED indikátor nabíjení
  2. Tlačítko SELECT („VYBRAT“)
  3. Pojistka
  4. Svorka uzemnění
  5. Otvory pro šroub víka M4
  6. Indikátor alarmu obrácené polarity FV
  7. Generátor a zátěžové relé aktivní
  8. Port RTS – externí teplotní senzor
  9. Port RS485 (5 V DC/200 mA)
  10. Relé funkce/generátoru zapnuto
  11. Port RBVS - napěťový senzor
  12. Řízená prodleva zátěže
  13. Relé distribuční síť/generátor vypnuto
  14. Svorky pro fotovoltaické panely
  15. Svorky baterie
  16. Tlačítko ENTER („ZADAT“)
  17. LCD
  18. LED indikátor poruchy

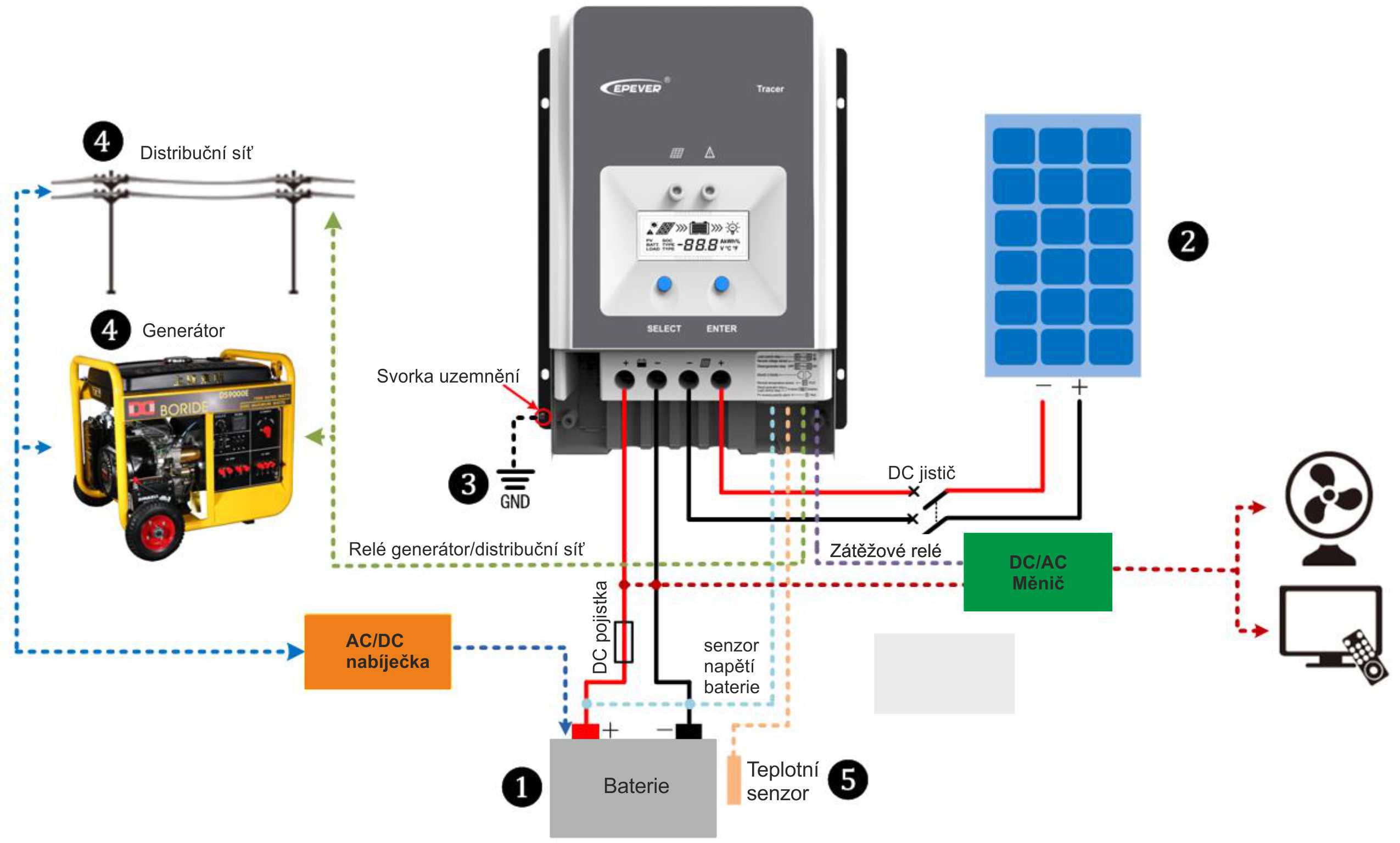

Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování, atd.

Popis regulátoru

MPPT solární regulátor série AN

ESHOP Neosolar

MPPT solární regulátor série XTRA

Nová generace solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro ostrovní systémy s napětím panelů až 100 V a maximálním nabíjecím proudem od 10A do 40A. Napětí baterie 12 nebo 24V a pro výkony solárních panelů až do 1040Wp (platí pro model 40A a 24V baterii).

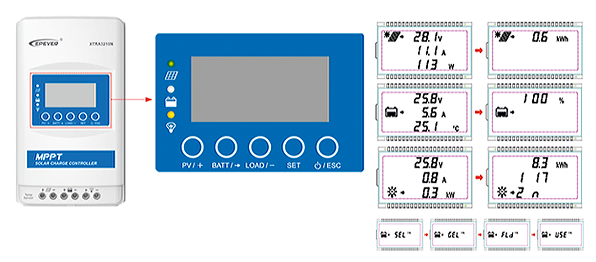

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací, jako jsou chaty, domy apod. Vhodný je i pro použití ve vozech a to díky možnosti zemnění na mínus pól. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.

Solární regulátor je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%. Maximální nabíjecí výkon do baterie tohoto modelu je od 10A do 40A což odpovídá výkonu panelu až 520 Wp pokud máte 12V baterii, nebo až 1040Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 100V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C. Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 90V). Nastavení parametrů regulátoru (hlavně se jedná o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. Nastavení parametrů a monitoring můžete provádět také na Vašem PC - budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software. Monitorovat a nastavovat může také pomocí mobilního telefonu/ tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.

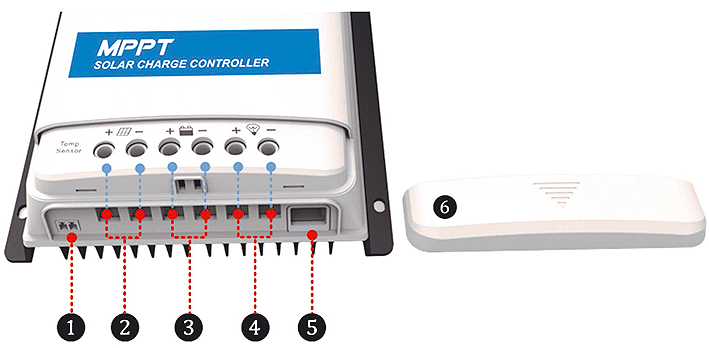

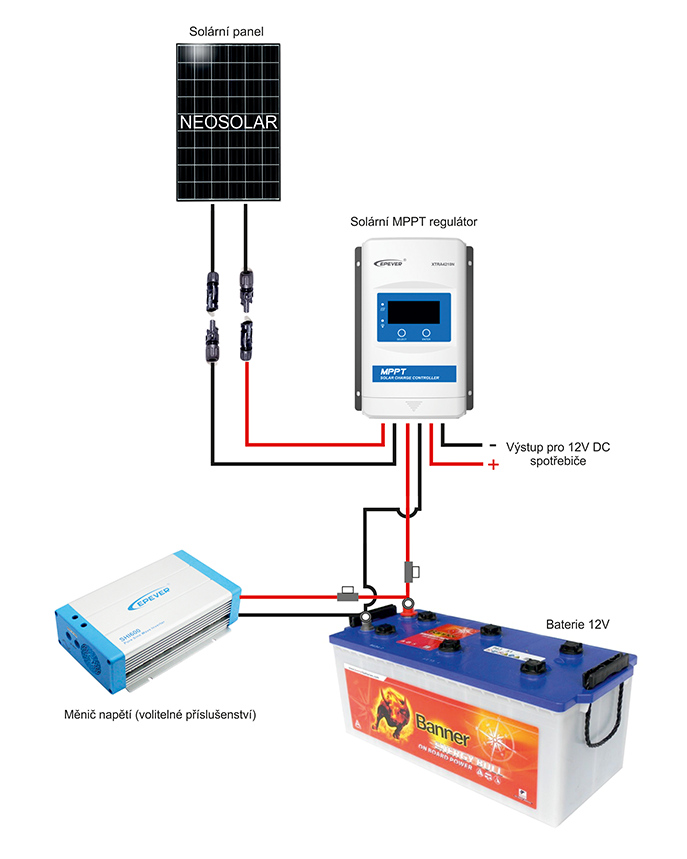

Rychlá instalace:
1. K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie (pozice 3)
2. Připojte zátěž (pozice 4)
3. Připojte solární panel (pozice 2)
Základní vlastnosti:
• Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů
• Vysoký stupeň krytí IP32
• Platový přední kryt, zadní část pak z vylisovaného hliníku- chladič
• Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
• Pokročilá technologie MPPT s účinností nejméně 99,5%
• Velmi vysoká rychlost sledování a zaručená efektivita sledování
• Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
• Vysoce kvalitní komponenty, zdokonalující výkon systému s maximální účinností konverze 98%
• Přesné rozpoznání a sledování maximálního bodu výkonu
• Automatické omezení nabíjecího výkonu a proudu
• Široký rozsah provozního napětí MPP
• Kompatibilní s olověnými a lithium-iontovými bateriemi
• Funkce kompenzace teploty baterie
• Funkce provozní statistiky v reálném čase
• Funkce pro snížení teploty při přehřátí
• S rozhraním komunikační sběrnice RS-485 a komunikačním protokolem Modbus je k dispozici pro splnění různých požadavků
• Monitorujte a nastavujte parametry pomocí mobilního telefonu nebo PC
• Rozsáhlé elektronické ochrany
Přehled ochran:
• FV nadproud
• Zkrat FV
• Obrácená FV polarita
• Obrácená polarita baterie
• Přepětí baterie
• Nadměrné vybití akumulátoru
• Přehřátí baterie
• Nízká teplota lithiové baterie
• Zkrat zátěže
• Přetížení zátěže
• Přehřátí regulátoru

Součástí dodávky regulátoru je i podrobný instalační CZ manuál.
ESHOP Neosolar

PWM solární regulátor série VS

Tento moderní PWM solární regulátor s vestavěným LCD je svou konstrukcí určen pro malé ostrovní solární systémy se solárními panely 12V (36 článků) pro dobíjení 12V baterie, nebo solárními panely 24V (72 článků – možno zapojit dva 36 článkové panely do série) pro dobíjení 24V baterie a maximálním nabíjecím proudem od 10A do 30A. Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.

Vestavěný LCD přehledný displej Vám poskytne informace o napětí a proudu solárního panelu, napětí baterie a nabíjecím proudu a také o aktuálním odebíraném proudu pro DC spotřebiče. Také nabízí statistické informace o celkovém množství vyrobené a spotřebované energie. Pomocí tlačítek pod displejem můžete nastavit jeden ze tří typů olověných baterií: utěsněná, gelová anebo otevřená kapalinová olověná baterie. Dále tento model nově nabízí dva USB výstupy pro nabíjení např. mobilního telefonu, či jiných přenosných elektronických zařízení. Maximální proud USB výstupu je 2,4A.

Podrobnější informace naleznete v přiloženém prospektu a českém manuálu, který Vám dodáme spolu s tímto výrobkem.

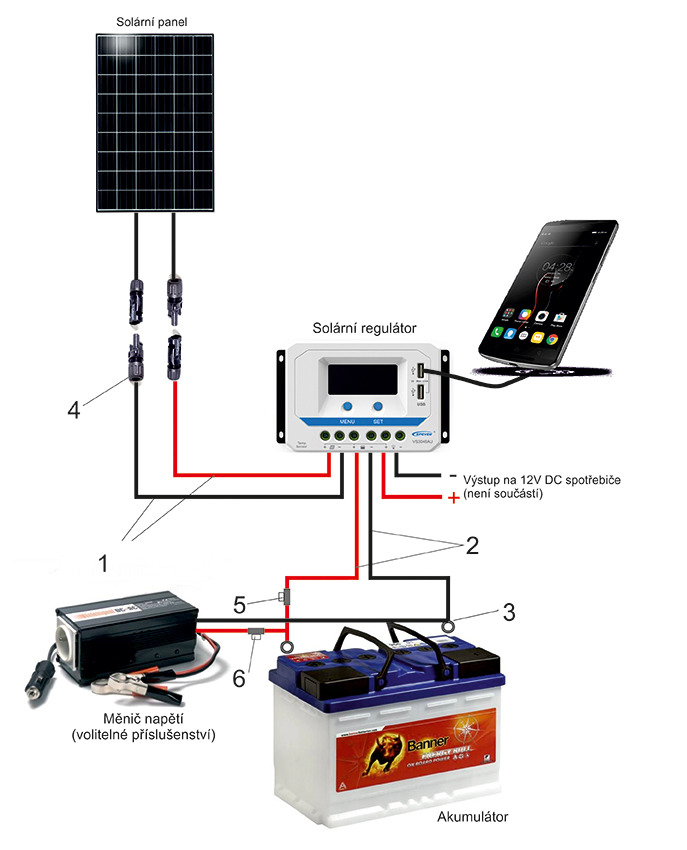

Při instalaci/zapojení vždy postupujeme tak, že jako první k solárnímu regulátoru připojíme baterii, jako druhý DC spotřebiče a jako poslední solární panel. Po instalaci je nutné pouze nastavit dle manuálu typ používané baterie. Další nastavení nejsou nutná.

Základní vlastnosti:
• Automatická detekce 12V nebo 24V
• Ochrana proti přepětí
• Ochrana proti zkratu
• Ochrana proti přepólování připojení solárních panelů a baterie
• Při nízkém napětí odpojí výstup zátěže
• Volitelný externí teplotní senzor
• Maximální nabíjecí a vybíjecí proud je 10A
• Rozměry: 142x85x41,5mm
• Váha: 220g
• Provozní teplota: -25°C to +55°C
• Maximální rozměr přípojných kabelů: 4mm2
• Určen pro vnitřní instalace, montáž na stěnu
• Pro dobíjení olověných akumulátorů
• Krytí: IP30
ESHOP Neosolar

PWM solární regulátor série LS

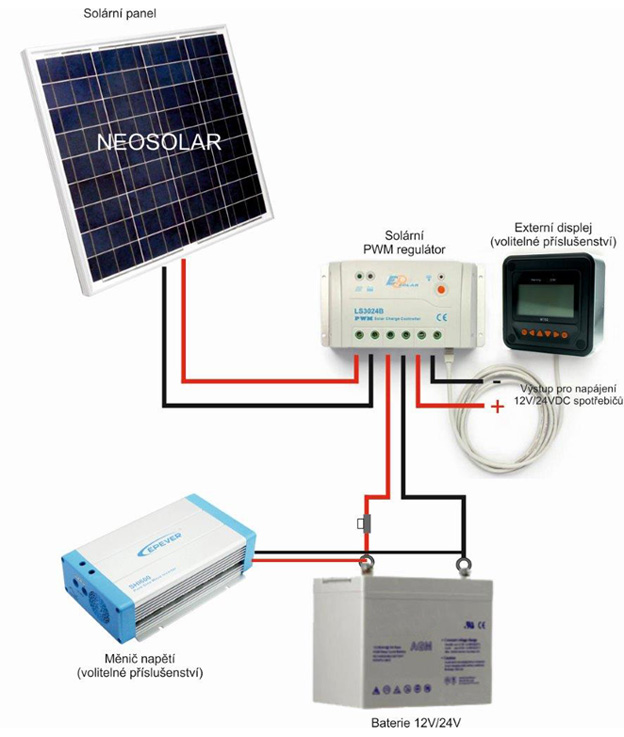

PWM solární regulátor. Svou konstrukcí je určen pro malé ostrovní solární systémy se solárními panely 12V (36 článků) pro dobíjení 12V baterie, nebo solárními panely 24V (72 článků) pro dobíjení 24V baterie a maximálním nabíjecím proudem 10-30A. Výhodou je velmi jednoduchá a nenáročná insta-lace a spolehlivý provoz.

Tento model regulátoru je možno provozovat pouze se solárními panely o výkonu obvykle 30-150Wp (panely s 36-ti články a s napětím na prázdno cca 22V). Nastavení parametrů regulátoru se provádí pomocí externího displeje MT50. Nastavení parametrů je možno provést u nás při expedici z našeho internetového obchodu a není proto nutné kupovat externí displej. Nastavení parametrů a monitoring můžete provádět také na Vašem PC - budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software

Základní vlastnosti:
• Automatická detekce 12V nebo 24V
• Tři fáze nabíjení baterie
• Ochrana proti přepětí
• Ochrana proti zkratu
• Ochrana proti přepólování připojení solárních panelů a baterie
• Při nízkém napětí odpojí výstup zátěže
• Volitelný externí teplotní senzor
• Programovatelný a možnost sledování pomocí externího displeje MT-50
• Rozhraní RS485 MODBUS komunikační protokol
• Určen pro vnitřní instalace, montáž na stěnu
• Pro dobíjení olověných akumulátorů
• Krytí: IP30
